AD5791是一款单通道、20位、无缓冲电压输出DAC，采用最高33V的双极性电源供电。正基准电压输入范围为4V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5 V至0V。相对精度最大值为±1 LSB，保证工作单调性，微分非线性(DNL)最大值为±1 LSB。

    这款器件采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置上电复位电路，确保DAC输出上电至0V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。禁用特性可将输出置于已定义的负载状态。

    特性

    -分辨率：1ppm

    -积分非线性(INL)：1ppm

    -噪声谱密度：9nV/√Hz

    -输出漂移：1ppm

    -温度漂移：0.05ppm/°C

    -建立时间：1μs

    -毛刺能量：0.4nVs (5V)，1nVs (10V)

    -工作温度范围：-40°C至125°C

    -20引脚TSSOP和4×5mm LFCSP封装

    -宽电源电压范围：最高达±16.5V

    -50 MHz施密特触发数字接口

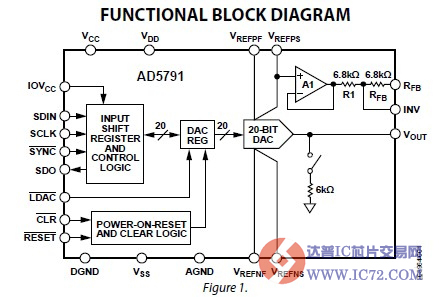

    功能框图

    应用

    -医疗仪器

    -测试与测量

    -工业控制

    -高端科学和航空航天仪器
