电路的功能

    正负对称的双极比较器可用于报警电路。本电路不是设定正负VREF，而是配置正、负跟踪的基准电压电路，所以设定的是正基准电压值。

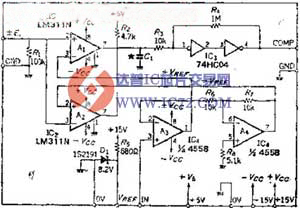

    电路工作原理

    比较器A1的输入高于+VREF时，输出“H”电平，A2的输入大于-VREF（绝对值）时，其输出也为“H”电平，把A1、A2的输出接成“或”门电路，就可起到双限比较器的作用。IC3用来调整波形，与基本来的用途不同，它可除去A1引线7上产生的振荡。A3、A4用来产生双极性的跟踪电压。
