描述

    LTC®3852 是一款恒定频率、电流模式、降压型 DC/DC 控制器，可由一个板上充电泵来供电。输入电源电压低至 2.7V，当利用充电泵实现倍增时可向 LTC3852 的控制逻辑电路及栅极驱动器提供 5V 电压，因而能支持各种各样的逻辑电平 N 沟道功率 MOSFET。

    恒定频率电流模式架构可提供一个高达 750kHz 的可锁相固定频率。RUN 提供了一个精准的使能门限，而 TRACK/SS 引脚则兼具跟踪和可调软起动功能。

    MODE/PLLIN 引脚负责在突发模式 (Burst Mode®) 操作、脉冲跳跃模式和连续电流模式之间进行选择。电流折返功能可限制短路情况下的 MOSFET 功率耗散。反向电流和电流折返功能在软起动期间停用。当输出处于其设计设定点的 ±10% 以内时，电源良好输出引脚将发出指示信号。

    特点

    充电泵输入范围：2.7V 至 5.5V

    控制器输入范围：4V 至 38V

    集成的充电泵可为逻辑电平 MOSFET 提供 5V 栅极驱动电压

    RSENSE 或 DCR 电流检测

    在整个温度范围内实现了 ±1.25% 的输出电压准确度

    可锁相固定频率：250kHz 至 750kHz

    电源良好输出电压监视器

    可调软起动电压斜坡上升

    在启动期间电流折返功能被停用

    在软起动期间无反向电流

    可选择的恒定频率、脉冲跳跃或突发模式 (Burst Mode?) 操作

    输出过压保护

    非常低压差操作：99% 占空比

    采用 24 引脚 (3mm x 5mm) QFN 封装

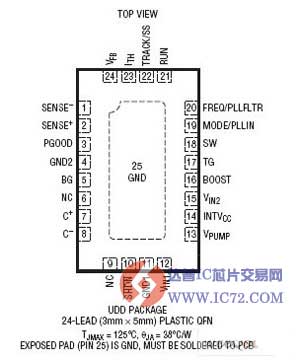

    封装

    应用

    通用型 3.3V 系统

    锂离子电池供电型设备

    分布式 DC 电源系统
