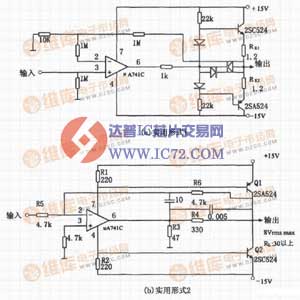

如图所示为直接耦合音频功率放大电路。利用集成运放构成音频功率放大器时，通常有两种实用形式。

    第一种实用形式如图(a)所示，该电路的结构是在运放的输出端加上互补对称射极跟随器，这种形式结构简单，使用方便，但电源利用率较低。由图(a)知，电路中两个三极管的射极分别串接了电阻RE(1.2Ω)，其作用是对功放三极管实施过流保护，在集成运放的输出端(引脚6)外接1kΩ的电阻，对μA741也起过流保护作用。图(a)中，其电压放大倍数约为101，4个二极管均为1S953，功放管为对管，型号为2SC524和2SA524。

    第二种实用形式如图(b)所示，该电路是利用运算放大器的电源电流激励互补对称共射极放大电路，图中所示参数可输出的功率约为2W。运算放大器μA741C本身的功耗很小，输出级的两个功放管工作于AB类放大状态，其功耗也较小，因而效率较高，当取几毫安的输出电流时，电源电流大体上与负载电流相近。运算放大器的正、负电源端(引脚7、4)分别与三极管Q1和Q2的基极相连，即运算放大器的电源电流成为Q1和Q2基极的激励电流。图(b)中的电阻R3(47Ω)的作用是为了增大电源电流，即增大两个功放管基极的激励电流。电阻R4为限流电阻，对μA741C起过流保护作用。
