概述

    TEA1761T和TEA1762T是恩智浦（NXP）半导体公司采用SOI（Silicon On INSulator, SOI）工艺制作的开关电源次级同步整流器（SR）控制器IC。两种控制器主要是在不连续电流模式（DCM）和准谐振（QR）反激式变换器次级上用于同步整流控制。其共同特点如下所述：

    （1）一般特性

    ①组合了同步整流和初级反馈控制功能；

    ②电源电压范围宽，达8.6～38V；

    ③高度集成仅需很少量的外部元件；

    ④宽光电耦合器输出电压范围（3.5V至38V）；

    ⑤为电压控制内置2.5V的精密（<1%）电压参考VREF；

    ⑥为MOSFET提供10V的高驱动电压。

    （2）绿色特征

    ①非常小的电流消耗；

    ②从无载到满载具有高系统效率。

    （3）保护特征

    ①欠电压保护；

    ②门限为150℃（带12℃滞后）的过温度保护。

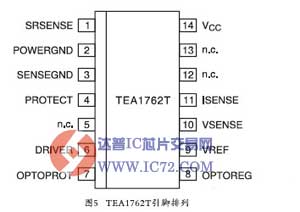

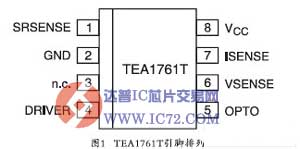

    TEA1761T采用SO8封装，TEA1762T则采用SO14封装。与TEA1761T比较，TEA1762T多出一个光电耦合器驱动输出引脚和一个保护输入引脚及一个参考电压输出引脚。

    两种控制IC最适合用于A/CDC适配器。
