    由KD9300构成的电子生日蜡烛控制器

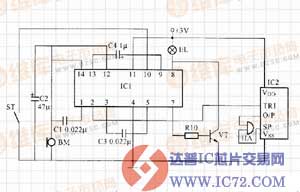

        由图可知,该电子生日蜡烛控制器由电源电路、输入控制电路和语音电路等组成。其中电源电路采用干电池供电(未画出)。实际应用时,干电池常选用2节5号电池串联而成,给控制器提供3V左右直流工作电源。

        输入控制电路由传声器BM、温度传感器ST、晶体管VT、声控集成电路IC1及小灯泡EL等外围元件组成。实际应用时,BM常选用录音机用驻极体电容话筒;ST可用日光灯起辉器中的双金属片代用;VT选用S9013或C8050型硅NPN晶体管;IC1选用SL5l7型声控集成电路;EL选用2.2V、0.25A的聚光小电珠。

        语音电路由内储“祝你生日快乐”乐曲的单曲音乐集成电路KD93O0(IC2)及蜂鸣器HA等外围元件组成。实际应用时,HA常选用φ27mm带助声腔的压电陶瓷片或小型压电蜂鸣器。

        电路通电后,当用点燃的火柴靠近温度传感器ST时,ST受热而接通,使SL517导通触发端第lO脚变换为低电平,SL517受触发工作,其第2、7脚均输出高电平,第7脚输出的高电平使晶体管VT处于导通状态,EL点亮(仿佛蜡烛被点亮);同时,第2脚输出的高电平使KD93O0受触发而工作,输出“祝你生日快乐”语音信号,驱动蜂鸣器HA发声优美乐曲声。

        当嘴对着蜡烛吹气时,传声器BM将吹气的声音信号转换为电信号后从SL517第1脚输人,该信号经SL517内部的放大器放大后从第13脚输出,再经C4耦合至截止触发端第9脚,使SL517内部双稳态电路受触发而翻转,第7脚和第2脚均由高电平变换为低电平,使VT恢复为截止状态,EL熄灭,同时,KD9300在最后一曲演奏完后也停止工作。
