  • 利用KD5603构成的礼仪迎宾语音控制器
    http://www.ic72.com 发布时间:2010/10/29 15:22:31

    利用KD5603构成的礼仪迎宾语音控制器

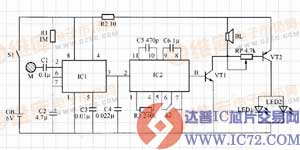

        由图可知,该礼仪迎宾语音控制器由电源电路、触摸控制电路、语音电路和声光电路组成。其中电源电路由电池GB和电源开关S1组成。实际应用时,GB可选用4节5号电池串联或外接6V稳压电源供电;S1选用微型单极拨动式开关。

        触摸控制电路由金属电极片M、时基集成电路IC1及定时元件R1、C2等外围元件组成。实际应用时,IC1常选用NE555型时基集成电路。

        语音电路由语音集成电路KD5603及选择开关S2等外围元件组成。实际应用时,KD5603也可用NS268或ClC5603等语音集成电路替换;S2选用单极1×2小型拨动式开关。

        声光电路由晶体管VT1、VT2、扬声器BL、可变电阻器RP、发光二极管LED1、LED2组成。实际应用时,VT1常选用S9013或3DG12型NPN晶体管;VT2选用3AX31型锗PNP晶体管;BL选用0.25W、8Ω的微型电动式扬声器;RP选用膜式可变电阻器;LED1、LED2均选用φ5mm的高亮度发光二极管。

        电路通电后,当无人触摸电极片M时,基于时基集成电路NE555的单稳态触发器由于无低电平触发信号触发处于稳定状态,输出端第3脚为低电平,KD56O3由于无高电平触发信号不工作,输出端B无语音信号输出,扬声器BL不发声,同时LED1、LED2也不发光。控制器处于监控状态。

        当有人触摸电极片M时,人体或金属物品上所感应到的杂波信号通过C1加至NE555第2脚,使2脚得到一个负脉冲触发信号,单稳态触发器翻转进人暂态,NE555第3脚输出高电平。该高电平加至KD5603的TRIG端,使KD5603受触发工作,输出端B输出“欢迎光临”的语音信号,经VT1放大后驱动扬声器BL发出响亮的“欢迎光临”的语音声。另外,VT2在语音信号的控制下间隙导通,使LEDI和LED2闪烁发光。此时,时基集成电路NE555第7脚内部放电晶体管处于截止状态,故VDD通过R1给C2充电,使NE555的第6、7脚电压逐渐上升,当C1两端电压即NE555的阈值端第6脚电平上升至2/3VDD时,单稳态触发器恢复为稳定状态,第3脚输出低电平,语音电路及声光电路停止工作。如再次触碰触摸电极片M,控制器将再次发出“欢迎光临”的语音声。

        S2为语音输出选择端,将S2置于“1”位置时,每触发一次KD5603,BL能连续发出两次“欢迎光临”的语音声;将S2置于“2”位置时,每触发一次KD5603,BL只发出一次“欢迎光临”的语音声。
