    利用SS1002构成的鹦鹉学舌玩具控制器

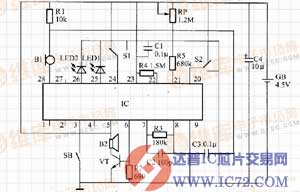

        由图可知,该鹦鹉学舌玩具控制器由电源电路、语音录放电路和语音放大电路组成。其中电源电路由电池GB和滤波电容C4组成。实际应用时,GB可用3节5号电池串联而成;C4选用CD1110V电解电容器。

        语音录放电路由语音录放专用集成电路551002及变音开关S1、机器人音效开关S2、工作(ON)和待机(OFF)切换开关SB、发光二极管LED1、LED2、电位器RP、驻极体电容话筒BI等外围元件组成。其中551002属于大规模CMOS集成电路,其第1、2、3、5脚分别为PIB、P2B、RECB和MODE功能控制端。当芯片工作于手动应答模式时,若P1B控制端接地会启动一个播放周期,芯片将播放一个完整信息且不断重复直至该脚被释放;P2B控制端接低电平将启动放音,并不断重播直至该脚接高电平;RECB控制端可受低电平触发启动录音。当芯片工作于自动应答模式时,则P1B控制端无效;P2B控制端实现选择放音次数功能(该脚悬空放音一遍,接低电平放音两遍);RECB可受低电平触发,实现ON/OFF开关作用。另外,当MODE控制端接地时,芯片工作于手动应答模式;若MODE控制端接VDD则芯片工作于自动应答模式,本电路将SS1002集成电路的MODE控制端,即第5脚接电源正端VDD故芯片工作于自动应答模式。实际应用时,S1、S2常选用1×2小型拨动式开关;SB选用小型无锁轻触按键开关;LED1、LED2选用普通红色或绿色发光二极管;RP选用WH5小型合成碳膜电位器;B2选用CR2-113F型等小型驻极体电容话筒。

        语音放大电路由晶体管VT和扬声器B2等元件组成。实际应用时,VT可选用S8050型硅NPN申功率晶体管,要求β≥100;B2选用小口径8Ω电动扬声器。

        电路通电后,按一下ON/OFF切换开关SB,电路受低电平触发自动进入录放工作状态。当用户讲话时(小于3s),驻极体电容话筒BI将其转换成语音信号输人SS1002第8脚MIN端,通过芯片内部电路处理后,该语音信号从SS1002第6脚BD端输出,经过VT放大后驱动扬声器B2发声,即电子鹦鹉重复用户讲话内容。在录音与放音过程中发光二极管LED1、LED2会自动切换指示。不需要游戏时,只要再按一下SB,电路就退出应答模式,而转换为待机状态。由于本电路待机电流很小,仅几微安,所以本玩具不需设置电源开关。再次按动SB,电路又能被激活到应答模式,在此模式下,如果话筒B1接收不到任何声音信息,SS1002集成电路将在15s后自动关机进人待机状态。

        本电路将SS1002的P2B端作悬空处理,所以放音次数为1次,即用户说一句话,扬声器B2也跟着说一句话。另外,若将变音开关S1拨向右边(即SEL端接地),鹦鹉跟说的语音发生变调,变调效果可通过电位器RP进行调节;将机器人音效开关52拨向下方(即ROB端接地),鹦鹉跟说的声音则变成机器人音效。
