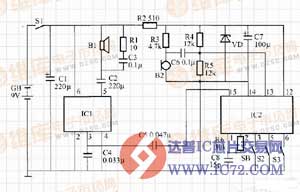

由图可知，该变音玩具盒控制器由电源电路、语音控制电路和音频放大电路组成。其中，电源电路由电池GB、电源开关S1、滤波电容G1、C7、限流电阻R2、稳压二极管VD组成。实际应用时，GB可选用6F22型9V层叠式电池或外接9V稳压电源；51选用1×1拨动式小开关；VD选用3.6V、1／2W稳压二极管，如IN5989型等。9V层叠式电池或外接9V稳压电源一方面通过G1滤波后给IC1供电，另一方面通过VD稳压及C7滤波后形成稳定的3.6V左右直流电压给RTS0071供电。

    语音控制电路由语音处理集成电路RTS007l及按键开关SB、S2、S3、驻极体电容话筒B2等外围元件组成。其中RTS0O71第3、4脚分别为低电平触发端TR和变音方式选择端SEL，RTS0071受第3脚低电平触发可按高音1→高音2→低音→正常音→高音1→…顺序循环改变音调；当RTS0O71第4脚接VSS时，可通过改变8、9脚的振荡电阻阻值实现语音变音，接VDD或悬空时，则通过第3脚的按键实现语音变音。实际应用时，SB常选用小型无锁轻触按键开关；S2、S3选用1×1拨动式小开关；B2选用CR2-113F型等小型驻极体电容话筒。

    音频放大电路由功率放大集成电路LM386及耦合电容C2、扬声器B1等外围元件组成。实际应用时，B1常选用YD57-2型等8Ω小型电动扬声器。

    电路通电后，话筒B2拾取语音后即输出相应的电信号经C6送人RTS0071第13脚，经芯片内部放大器放大，再经A／D转换器取样后转换为数字音频信号，然后存人RAM存储器。此时芯片内逻辑控制电路根据外部指令（如按键SB、S2、S3等）的属性产生各种不同的逻辑电平对RAM存储信号进行不同形式的编码，以提高或降低原始语音的频率，同时也可提高或降低原始语音的读出速度，达到变音效果，再经D／A转换器将数字音频信号转换为模拟音频信号，从RTS0071第15脚输出后经C5送入LM386第3脚进行音频功率放大，然后由LM386第5脚输出驱动扬声器BI放出变音后的声音。

    电路具体操作过程是：闭合S1、S2时，B1播放的是原始语音，如果此时按一下SB，B1即变换一种语音，再按一次SB，B1又变换一种语音，反复按SB，可以按高音1→高音2→低音→正常音→高音1→…四种语音循环变换；如果再闭合开关S3，则可得到类似机器人效果的太空音。
