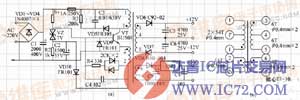

自激式开关电源的主要特点是简单、可靠和成本低廉，适用于小功率需要的（30～60W）仪器设各或单片计算机供电，其电路如图所示。

      电路工作原理：如图所示，功率管可采用电视机通用的NPN型管BU5O8，由于其性能不十分优良，所以在电路制作中，高频脉冲变压器的绕制方法和印制电路的布线非常重要。该电路在工作时会产生脉冲寄生振荡，功率管的集电极接有脉冲过冲吸收电路，但只能部分抑冲振荡。由于这种寄生振荡主要是由变压器的漏感和抑制电路布线的寄生电容引起的，所以在制作工艺上应重视。

    图（b）中给出了变压器的参数，其主回路绕组（1～1）分两组，分别绕在绕组的最里层和最外层，最后再将两头（第1绕组的末端和第2绕组的始端）接起来。在印制电路板设计时，其回路导线（高压B＋→线圈1～l→V →地）尽可能地短，并保证充裕的电流容量。
