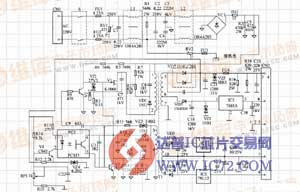

电路工作原理：整流滤波电路由进线电源双向净化互感器L1、L2、VC1桥堆、C5滤波电容等组成。

    开关振荡电路由N型沟道结型场效应管V1K1060，开关变压T1的1、2绕组与正反馈绕组3、4， 正反馈回路C8、R8，启动电阻R5、R6，脉宽控制管V3等组成。

    稳压电路由V4采烊比较放大管、VZ4基准稳压管、PO1光耦冷热地隔离、V3控制等组成。

    若输出电压升高，采样电压经R14加至V4的b极，使V4导通加深，PO1光电耦合器的导通也加深，进而使VT1通加深，VT1开关管栅极电压回降，VT1导通减弱，使输出电压下降；反之则使VT1开关管栅极电压升高，VT1导通加深，输出电压就回升。通过如此稳压控制，使输出电压基本保持不变。

    ＋30V输出电路中，R16． R18可防止因负载开路而损坏开关电源，而在关机时给＋30V电源提供泄放电路。
