用NE555和TWH8751两集成电路组成的开关电源与同类型的开关电源相比，具有性能良好、功能多、稳定度高的特点。

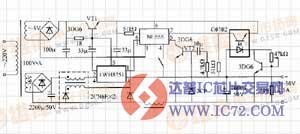

    电路工作原理：由图可知，将NE555接成斯密特触发电路，包括了采样检测、基准电压、比较放大、开关量输出等4项功能，并与开关调整管TWH8751、LC滤波器等环节构成了自动可调稳压系统。实际上也应属于脉冲宽度调节的方法，其开关调节管的受激方式，与一般彩电中流行的自激方式不同，由NE555他激。TWH8751的最高工作频率l.5MHz， NE555是555kHz，完全能胜任系统工作频率20～l00kHz。

    该电路采用辅助电源是为了减小自身的消耗，NE555的电源巧妙的钳在TWH8751的6V上，使基准电压更准确、稳定。三极管VT1作为一个简单的恒压源，使输出端的变化量全部反馈回来，与电阻分压采样的办法相比，提高了稳定度，光电耦合器G0102便于隔离两种不同的电源。在NE555的第2脚上可以分别设置复位按钮或温控开关，第5脚上用三极管VT2作软启动用，对应不同的端电压变化，本例时间为5～20s。

    电抗器用锰锌铁氧体磁罐可以减小高频损耗，磁罐采用φ2.25cm，φ2cm，φ0.8mm的漆包铜线绕30圈。当采用虚线框中的电抗器及接法，即不用实线表示的电抗器时（可以少画一个电路），就是目前最流行的削波一开关型稳压电源。这时用φ0.5cm的漆包铜线仍绕30圈左右，圆点表示两组绕组的同名端。
