描述：

    LTC®3786 是一款高性能同步升压型转换器控制器，用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流可提升效率、减少功率损失、并降低散热要求，从而使得 LTC3786 能够在高功率升压应用中使用。

    4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时，LTC3786 在启动之后能够从一个低至 2.5V 的输入电源来运作。55μA 的无负载静态电流延长了电池供电型系统中的运行时间。

    该器件的工作频率可设定在 50kHz 至 900kHz 的范围内，或采用内部 PLL 同步至一个外部时钟。另外，LTC3786 还具有一个精准的 1.2V 基准和一个电源良好输出指示器。SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode®) 操作、脉冲跳跃模式或连续电感器电流模式。

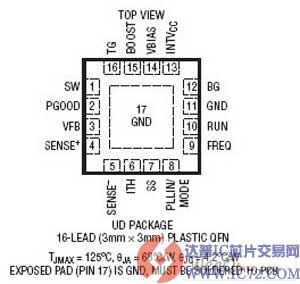

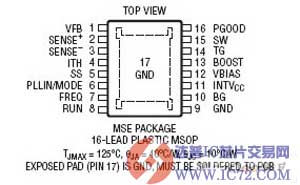

    封装：

    特点：

    同步操作用于实现最极高的效率并减少热耗散

    宽 VIN 范围：4.5V 至 38V (绝对最大值为 40V)，启动之后可在低至 2.5V 的电压条件下运作

    输出电压高达 60V

    ±1% 1.2V 基准电压

    RSENSE 或电感器 DCR 电流检测

    针对同步 MOSFET 的 100% 占空比能力

    低静态电流：55μA

    可锁相频率 (75kHz 至 850kHz)

    可编程固定频率 (50kHz 至 900kHz)

    可调输出电压软起动

    电源良好输出电压监视器

    低停机电流 IQ：< 8μA

    内部 5.4V LDO 用于提供栅极驱动电源

    耐热性能增强型 16 引脚 3mm x 3mm QFN 封装和 MSOP 封装

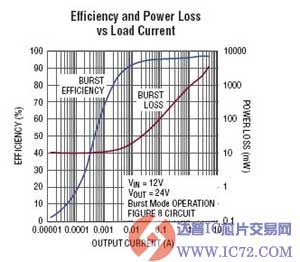

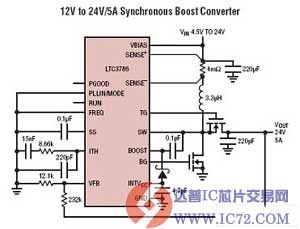

    典型应用：
