SD42560是PWM控制、功率开关内置的LED驱动芯片。可提供降压型（buck）/升压型（booST）/升降压型（buck-boost）三种模式的驱动。内置温度保护电路，限流电路，过压保护电路和PWM调光电路，在较宽输入电压范围内，具有良好的线性调整率和负载调整率。

    SD42560采用电流模式控制，环路结构简单稳定，具有快速的瞬态响应，恒流特性好。SD42560具有出色的转换效率：降压模式最高可达96%，升降压模式最高可达到83％，升压模式最高可达95％。

    特性：

    5~36V的输入电压范围

    最大1A的输出电流（BUCK 模式）

    0.3Ω的内置功率MOSFET

    PWM调光功能

    280kHz的固定开关频率

    输入/输出电压变化时，负载电流变化范围在±3％之内

    串接多个LED时，效率可以达到96％以上

    过温保护

    每周期的过流保护

    输出过压保护（升压或升降压模式）

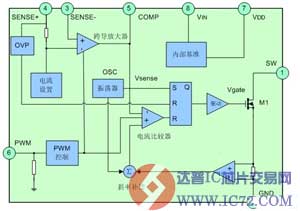

    框图：

    应用：

    MR16 LED射灯

    普通 LED照明

    LCD背光照明

    汽车室内照明

    便携式多媒体播放器

    便携式GPS装置
