CD4025 是三3输入端或非门。CD4025是一个具出三态输出的数据选择器／多工器，可直接连在总线导向系统的驱动数据线接口。

    1 CD4025引脚

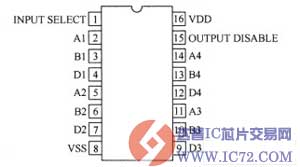

    CD4025引脚图如图1所示。引脚功能如表1所示。

    （2）CD4025的真值表，如表2所示。

    （3）CD4025特性

    ①高电压型（20V）；

    ②3态输出；

    ③在20V时，100％的静态测试电流；

    ④5V、10V 和15V额定电压；

    ⑤在18V全温度范围时最大输入电流为1uA，在18V，＋25℃时，电流为100nA；

    ⑥噪声界限（温度范围）：　

    VDD＝5V时，1V；

    VDD＝1 0V时，2V；

    VDD=1 5V时，2．5V。

    ⑦规范对称输出特性。
