  • 声控LED彩灯电路
    http://www.ic72.com 发布时间:2010/10/21 15:52:12

        一简单的声光转换器电路图(如音频信号来自一个CD播放机扬声器输出信号)。该电路由一个缓冲/放大级和3个滤波器电路:一个高通滤波器,中通滤波器和低通滤波器。每个滤波器输出驱动电路的不同颜色的LED(发光二极管)。从而实现声光转换。

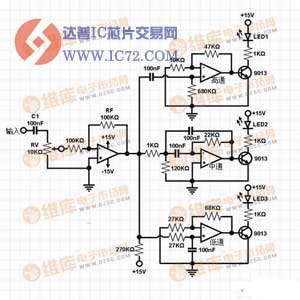

    声控LED彩灯电路

        输入信号被输送到缓冲阶段通过C1。射频和RV1的值应该选择这样的缓冲区能够驱动三个连接到它的输出过滤器。低频,中频,以及输入信号的高频成分,只能通过低通滤波器(底部过滤器),中间滤波器(中部过滤器),高通滤波器(最上面的过滤器),分别使它们彼此分开。

        在一个过滤器输出的变化导致其相应的输出LED的开启和关闭。实际上,提供连续音频信号,该电路的输入会导致LED的光'跳动'。
