  • LTC4365典型应用电路图
    http://www.ic72.com 发布时间:2010/10/20 15:27:28

        LTC4365可为那些电源输入电压有可能过高、过低、甚至为负值的应用提供保护。该器件通过控制一对外部 N 沟道 MOSFET 的栅极电压来实现这种保护功能,以确保输出处于一个安全的工作范围之内。LTC4365能承受 -40V 至 60V 的电压,并具有一个 2.5V 至 34V 的工作范围,而在正常运作中的电流消耗仅为 125μA。两个比较器输入采用一个外部阻性分压器提供了过压 (OV) 和欠压 (UV) 设定点的配置。一个停机引脚负责提供用于使能和停用 MOSFET 以及将器件置于一种低电流停机状态的外部控制。一个故障输出可提供被拉至低电平的 GATE 引脚状态。当器件处于停机状态或输入电压超出了 UV 和 OV 设定点的范围时,将指示有故障发生。

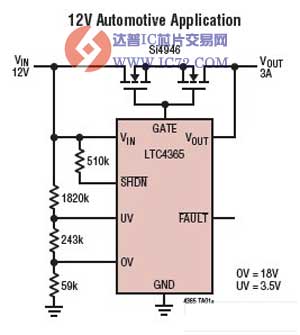

    LTC4365典型应用电路图
