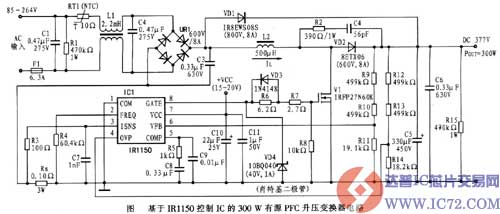

图1所示为基于IR1150型控制器的300W有源PFC升压变换器电路。这种PFC预调节器适用于国际通用的AC线路输入，DC输出为377 V，用作开关电源或电子镇流器的前端电路。输入端的C1、R1、L1、C2组成EMI滤波器。由于PFC电路工作于CCM,可以降低峰值电感电流(IL)，可降低了对EMI滤波器的要求。电容器C3用于高频电感电流旁路，从而得到低频(50 Hz或60Hz)平均电流(即AC输入电流)。L2为升压电感器，MOSFET(V1)为PFC开关，VD2为升压二极管，C5为输出电容器。IRll50引脚2上的外部电阻器R4(60.4 kΩ)用作设置开关频率(100 kHz)。Rs(0.1Ω)为电流检测电阻器。IR1150引脚3上的外部电阻器R3和C7组成预滤波电路。IRll50引脚5上的外部电阻器R5和电容器C8、C9提供电压环路补偿。

    由R9、R10和R1l组成的电阻分压器用作输出电压反馈采样。在正常工作状态下，馈入VFB引脚的电压VFB为7 V(等于VFB引脚内部电压误差放大器同相端上的参考电压VREF)。由R12、R13、R14组成的电阻分压器用作输出过电压保护取样。IRll50引脚4上的过电压保护门限电平为7.385 V (即105.5％VREF)。只要PFC升压变换器输出电压超过412 V，反馈到IRll50引脚4上的电压就会超过7.385 V的阈值电平，器件则进入过电压保护模式。

    IRll50的VCC电压(15 V～20 V)可以从电感器L2的附加绕组和二极管组成的辅助电源获得(图4中未画出)。图4所示的PFC升压变换器电路的线路功率因数达O.995以上,总谐波失真THD仅约4％,符合IECl000-3-2标准要求。
