描述：

    MAX4936/MAX4937是完全集成的八通道高压发送/接收(T/R)开关。这两款开关内置钳位二极管，用于隔离低压接收通道与高压发送通道，保护接收器输入不会被T/R开关漏电流产生的电压尖峰损坏。

    MAX4936/MAX4937具有八个独立的可编程开关，由12位移位寄存器和透明锁存器通过SPI接口控制，在更新T/R开关状态时可简化器件操作，确保上电时所有开关处于关断状态，并减小时钟馈通引起的噪声。

    与分立电路方案相比，MAXIM的集成方案可节省超过50%的电路板空间，并且具有宽带、低抖动和低信号失真特性。MAX4936/MAX4937理想用于对电路板空间要求严格的超声成像和工业探伤应用。

    MAX4936/MAX4937 T/R开关基于传统的二极管拓扑结构设计，但可通过串口调节电流偏置。器件工作在0°C至+70°C商业级温度范围，采用小尺寸、5mm x 11mm、56引脚TQFN封装。

    特性：

    低功耗：低阻抗（5Ω），1.5mA偏置电流

    低噪声<0.5nV /√Hz的（典型值）1.5mA偏置电流

    -3dB带宽65MHz（典型值）

    易于编程，采用SPI接口

    高密度（每包8个频道）

    二极管低电压隔离（MAX4936/MAX4937）

    接收机保护（MAX4936/MAX4937）输出钳位二极管

    关断控制（CLR）

    每个T / R开关都可被单独设置开或关

    低电压接收高电压保护路径

    5mm x 11mm，节省空间，采用TQFN封装

    应用：

    高压发送和低压隔离

    医学成像

    超声

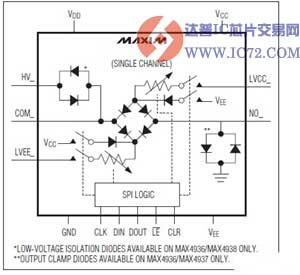

    图表：
