  • 用反激式(FLYBACK)开关电源拓朴结构实现的适配器的电路图
    http://www.ic72.com 发布时间:2010/10/13 17:16:05

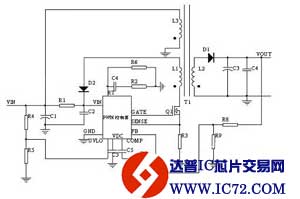

    用反激式(FLYBACK)开关电源拓朴结构实现的适配器的电路图

        优点:通过简单的系统设计,可以方便的实现降压、升压、升降压的变换。

        缺点:由于系统需要外加功率开关管和开关变压器,开关频率也比较低(一般在30Khz"65K之间),整个系统相对来看,电路比较复杂、体积比较大、集成度不高(外围需要比较多的分立器件)、转换效率也不高(一般输出50W左右功率时,效率最高到80%左右);总体来讲,系统功率密度较低、体积较大不利于便携、性价比不高。
