本例介绍一种用LED制作的电脑电子钟（电脑万年历）。

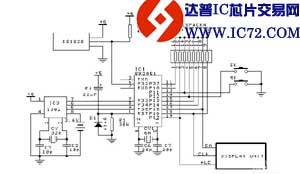

    年、月、日及时间选用的是1．2寸共阳数码管，星期选用的是2．3寸数码管，温度选用的是0．5寸数码管，也可根据个人的爱好选用不同规格的数码管。原理图如下图所示：

    上图中，CPU选用的是AT89C2051，时钟芯片选用的是Dallas公司的DS1302， 温度传感器选用的是Dallas公司的数字温度传感器DS1820，显示驱动芯片选用的是德州仪器公司的TPIC6B595，也可选用与其兼容的芯片NC595或 国产的AMT9595。整个电子钟用两个键来调节时间和日期。一个是位选键，一个是数字调节键。按一下位选键，头两位数字开始闪动，进入设 定调节状态，此时按数字调节键，当前闪动位的数字就可改变。
