  • L6599HB-LLC控制IC内部等效电路图
    http://www.ic72.com 发布时间:2010/10/12 14:17:22

        L6599 是一个双端输出的控制器,它专为谐振半桥拓扑设计,提供两个50%的互补占空比。高边开关和低边开关输出相位差180°,输出电压的调节用调制工作频率来得到。两个开关开启、关鳜之间有一个固定的死区时间,以确保软开关及高频下可靠工作。

        为使高边驱动采用高压电平位移的结构具有600V耐压,用高压MOS取代了外部快速二极管,IC设置的工作频率范围由外部元器件调节。

        起动时为防止失控的冲击电流,开关频率从设置的最大值开始逐渐衰减直到由控制环路给出的稳定状态,这个频率的移动不是线性的,用来减小输出串压的过冲,做到更好的调节。

        在轻载时,IC可以强制进入到控制为猝发模式工作, 以保持空载时的最低功耗。IC的功能包括非锁定低边禁止输入以实现0CP,具有频率移动及延迟关断,然后再自动重新起动。

        更高水平的OCP在第一保护电平不足时可锁住IC以控制一次电流。它结合了完整的应对过载及短路保护,此外锁住禁止输人(DIS)可以很容易地改善OTP及OVP。

        与PFC的接口处提供了PFC 预调整器在故障时的使能端子,这些故障包括0CP,在猝发模式时令DIS为高电平。

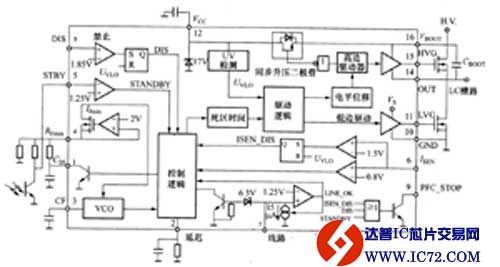

        L6599的内部方框电路如图1所示。

    L6599HB-LLC控制IC内部等效电路图
