NCP1396A/B 为NCP1395的改进型。它包括一个最高 500kHZ的压控振荡器，在必需悬浮驱动功能时龅控制模式有很大的灵活性，可执行多个反馈通道。由于采用高压IC 技术，可直接驱动半桥应用的两个MOSFET，耐压最高达600V。保护特色中可以立即关断，也可以加一时段延迟，加人了布朗输出保护，光耦直接反馈。这对可靠的安全设计很重要，不需要更多的外加电路，可调死区时间防止任何频率下高低边两 M0S－FET的共导。

    主要特色

    1）高频工作从50～500kHZ。

    2）600V 高压浮动驱动器。

    3）死区时间从100ns～2μS可调。

    4）软起动程序可调节。

    5）具有布朗输出保护，简化了对PFC － IC的要求。

    6）几个故障条件0VP、0TP都可保护。

    7）加入故障时段保护，故障移去可自动恢复工作。

    8）使有输入可立即作用于IC，简化了ON／OFF控制。

    9）VCC为10～20V。

    10）低起动电流小于300 μA。

    11）1 A／0．5 A 漏入、源出驱动能力。

    12）光耦直接连接反馈（光耦发射极输出）。

    13）B 版本10V／想动，A版本13V起动。

    主要用于平板显示器、大功率AC／DC适配器、医疗仪器等供电电源。

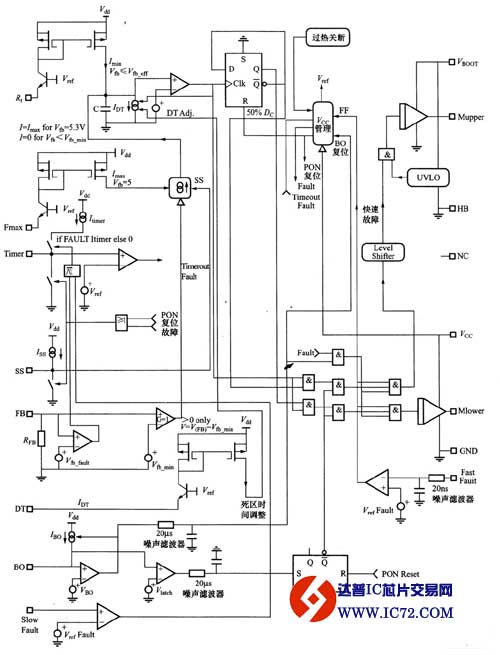

    NCP1396的内部等效方框图如图1所示：
