描述

    LTC®3787 是一款高性能、多相 (PolyPhase®)、单输出、同步升压型转换器控制器，用于异相驱动两个 N 沟道功率 MOSFET 级。多相运作降低了输入和输出电容器要求，并允许使用比同类单相方案小的电感器。它所采用的同步整流提升了效率、减少了功率损失并降低了散热要求，从而实现了高功率升压应用。

    一个 4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时，LTC3787 在启动之后能够从一个低至 2.5V 的输入电源来运作。该器件的工作频率可设定在 50kHz 至 900kHz 的范围内，或采用内部 PLL 同步至一个外部时钟。多相操作使得能够针对 2、3、4、6 和 12 相操作来配置 LTC3787。

    SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode®) 操作、脉冲跳跃模式或强制连续模式。

    特点

    两相操作减低了所需的输入和输出电容以及电源产生的噪声

    同步操作用于实现最高的效率和热耗散的降低

    宽 VIN 范围：4.5V 至 38V (绝对最大值为 40V)，启动之后可在低至 2.5V 的电压条件下运作

    输出电压高达 60V

    ±1% 1.200V 基准电压

    RSENSE 或电感器 DCR 电流检测

    针对同步 MOSFET 的 100% 占空比能力

    低静态电流：135μA

    可锁相频率 (75kHz 至 850kHz)

    可编程固定频率 (50kHz 至 900kHz)

    电源良好输出电压监视器

    低停机电流： IQ<8μA

    内部 LDO 从 VBIAS 或 EXTVCC 给栅极驱动器供电

    耐热性能增强型扁平 28 引脚 4mm x 5mm QFN 封装和窄体 SSOP 封装

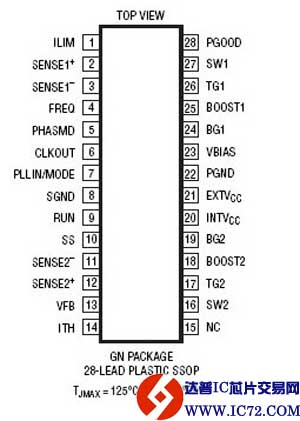

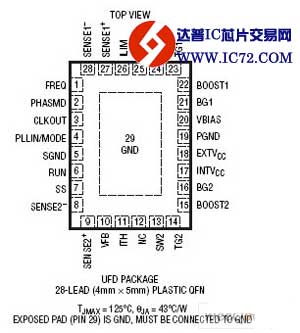

    封装
