NCP4326应对二次侧控制，改善整个电源效率和各输出之阀的交叉调整率，适合一次准谐振的反激式变换器。与传统方式相比，NCP4326提供给每个独立输出很好的交叉调整率特性。从主输出供电，本器件控制两个独立的调节开关，并准确地调整我们所选择输出电压。该控制器还集成了一个精密基准电压及专用的放大器，将反馈环的元器件数减到最少。在三个独立输出电压末端由一个器件进行控制。

    在电源待机时，同样有跨越周期工作特性，最后一个专用的关断端子提供禁止二次侧输出的低待fl功耗特性，这也是NCP4326的关键特色。

    1.主要特色

    （1）0％～100％占空比控制范围。

    （2）集成并联调节器控制光耦。

    （3）内部电压基准1．25Ⅴ。

    （4）两路猴立的J M0SFET驱动输出。

    （5）每个驱动的使能禁止控制。

    （g）独立的软起动。

    （7）独立的跨越周期式工作。

    （8）待机控制端子。

    （9）580／650 mA的源出、漏入电流的驱动能力。

    （10）外同步端子。

    （1 1）Vcc， 5V 欠电压锁定端。

    （12）无铅作业封装。

    主要用于DVD、机顶盒、CDR、游戏机及其他多输出电压的电源。

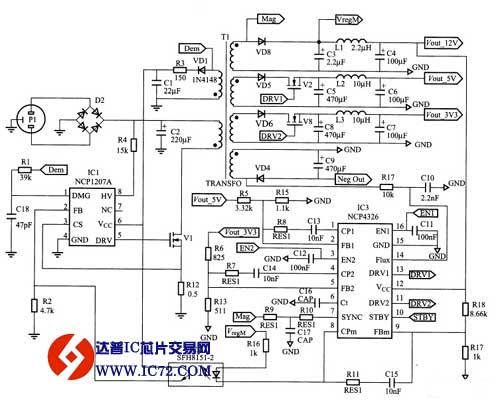

    NCP4326的典型应用电路如图1所示，NCP4326与NCP1207合在一起的应用电路如图2所示。

    2．NCP4326 的引脚功能

    （1）PIN CPI：误差放大器输出1。此端为误差放大器1的输出端，用于外接环路补偿。

    （2）PIN FBI：电压反馈端1。此端为误差放大器1的反相输人端，它通过一个桥式分压器接第一组副输出。

    （3）PIN EN2：软起动及使能端或驱动2的禁止端。该端子使能或禁止驱动2。一个内部电流源经一外接电容充电，产生软起动限制起动的峰值电流。令此端开路可禁止驱动2的输出，但失去软起动特色。

    （4）PIN CP2，误差放太器输出2。此端子为误差放太器2的输出端，用于外接环路补偿。

    （5） P【N FB2：电压反馈端2。此端为误差放太器2的反向输入端，它通过一个桥式分压器接第二组副输出。

    （6）PIN Ct； Ct 端子。接定时电容到GND。

    （7）PIN SYNC：外同步端。此端监视二次侧主绕组，检测toff阶段的开始及终结，使其他两个二次侧输出达到好的调整率。

    （8）PIN CPm：并联调节器输出。此端是并联调节器的输出，为开路集电极。

    （9）PIN FBm：主输出电压反馈端。此为内部误差放太器反相输入端，经一分压器接到主输出。

    （10）PIN STBY：待机端子。此端在内部上拉时为待机特色，此端开路时不履行待机模式，此端拉下时待机模式激活，静态电流减到最小，输出驱动被禁止。

    （11） PIN DRV2：输出驱动2。此端为功率MOSFET2的驱动端。

    （12）PlNY Vcc端。此端接到二次侧主输出端，由其供电。

    （13）PIN DRV1：输出驱动1。此端为功率MOSFET1的驱动端。

    （14）PIN FLUX：磁通的电压镜像。用一RC网络接于正向绕组和此端之间，也可接于负输出绕组处，产生变压器磁通镜像电压即可。此磁通镜像比较ENx端的斜波，用于软起动占空比的控制。

    （15）PIN GND： IC 公共端。

    （16）PIN EN1：软起动使能端及驱动1的禁止端。该端子使能或禁止驱动1，一个内部电源经一外接电容充电产生限制起动的峰值电流，令此端开路，可禁止驱动1的输出，但失去软起动特色。

    NCP4326内部方框电路如图3所示。
