描述

    LTC®2381-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2381-16 采用单 2.5V 工作电源，具有一个 ±2.5V 的全差分输入范围。LTC2381-16 仅消耗 3.25mW 功率，并实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 92dB SNR。

    LTC2381-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2381-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2381-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

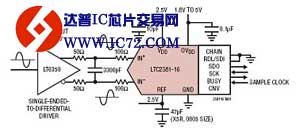

    LTC2381-16 采用一种专有的采样架构，该架构使得 ADC 能够在电流转换期间开始采集下一个样本。所产生的 3.25μs 扩展采集时间允许使用极低功率的 ADC 驱动器。

    特点

    250ksps 吞吐速率

    ±2LSB INL (最大值)

    保证 16 位无漏失码

    低功率：3.25mW (在 250ksps)、13μW (在 1ksps)

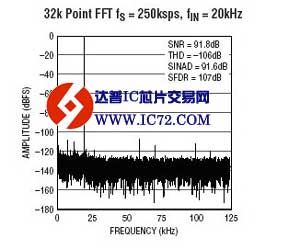

    在 fIN = 20kHz，SNR 为 92dB (典型值)

    3.25μs 的扩展采集时间允许使用较低功率的驱动器

    保证至 125ºC 的温度条件下运作

    2.5V 电源

    全差分输入范围：±2.5V

    外部 2.5V 基准输入

    无流水线延迟，无周期延迟

    1.8V 至 5V I/O 电压

    具菊链模式的 SPI 兼容型串行 I/O

    内部转换时钟

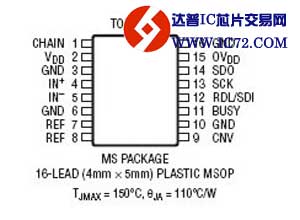

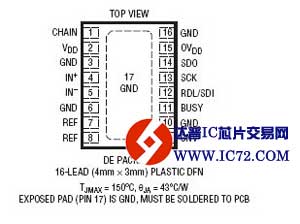

    16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

    封装

    应用

    医疗成像

    高速数据采集

    便携式或紧凑型仪表

    工业过程控制

    低功率电池供电型仪表

    ATE (自动测试设备)
