  • MAX1916输出并联电路图
    http://www.ic72.com 发布时间:2010/9/25 14:54:07

        MAX1916的漏源电阻在整个温度范围内保证不高于50Ω,一个工作电流为2mA的GaAsP-LED保证正常工作所需要的最低电压是UF+1 00mV,2.7 V的输入电压能够将GaAsP-LED工作电压维持到2.7V。为了获得更低的压差和更高的输出电流,可以将MAX1916的三路输出并联构成“镜像系数”为600A/A的电流源。MAX1916输出并联电路如图所示,并联后的漏源电阻为50/3=16.61Ω(最大值)。这种连接方式允许单个白光LED在3V供电时电流达到 20mA以上,以满足目前便携式移动电话等产品对背光源的要求。用于设置端电流的电压源可以由带载能力较强的主电源单独提供,如在移动电话中,USET可以由射频(RE)电路的低噪声+2.8V电源提供。如果直接曲单节锂离子电池供电,则MAX1916适用于驱动正向电压较低的GaAsP- LED,而对于正向电压较高的白光InGaN- LED则需采用其他驱动方案。因为由锂离子电池供电时,随着电池的放电,输入电压可能无法满足白光LED所要求的偏置电压。

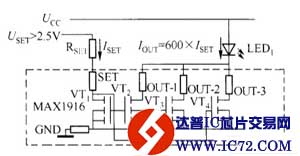

    MAX1916输出并联电路图
