  • 用于浮点变换的增益可编程缓冲放大器电路图
    http://www.ic72.com 发布时间:2010/9/10 16:52:30

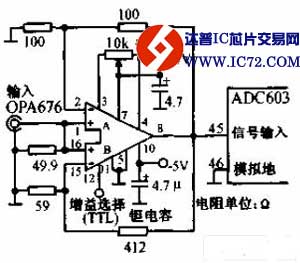

        用于浮点变换的增益可编程缓冲放大器如下图所示,OPA676的A、B通道的选通由12脚TTL逻辑电平控制。A通道增益为2,B通道增益为8。OPA676采用±5供电,并由两只钽电容去耦,10KΩ电位器调零,39pF电容进补偿。该电路可以与12位10MHz模/数转换电路ADC603接口。


    用于浮点变换的增益可编程缓冲放大器电路图
