工作原理：

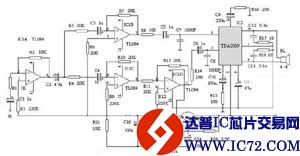

    音频信号由 Vi 端输入，经运算放大器IC1A放大后（R1、R2的取值决定放大倍数），一路经IC1B作反相放大，其增益为1；另一路经IC1C、IC1D作两次反相放大，增益仍然为1，其实质是IC1C、IC1D共同构成增益为1的正相放大器，所以在IC1B的输出端和IC1D的输出端得到的是两个信号幅度相等而相位相反的音频信号。这两个互为反相的音频信号分别通过R8、C5和R14、C6加到双通道音频功率放大器集成电路IC2（TDA2009）的①和⑤脚端，这两个输入端是同相输入和反相输入端，因此在IC2的内部进行功率放大后，分别从IC5的⑩脚和⑧脚输出，推动扬声器BL。

    IC1为四运放集成电路TL084，差分放大器的频响宽、噪声低、瞬态指标高。功率集成放大器除了采用TDA2009以外，亦可选用其它同类集成电路，不作特别要求。所用电阻全部采用低噪声、精密型金属膜电阻器，其目的是降低前置级噪声，同时应使得B、C两点的信号幅度相等，所用的前置级耦合电容器也应采用精密型钽电容。三极管VT的功率应视电路所需电流而定，并有足够的容量储备以期获得良好的瞬态特性和足够的动态范围。

    由于本电路设计的通用性，因此，任何OTL或OCL输出的双功率放大集成电路，都可以与差放放大器的B、C两端驳接，从而构成BTL放大器。读者如果有兴趣的话，还可以插入RC衰减式音调控制电路，将会收到更好的效果。

    IC1为四运放集成电路TL084，差分放大器的频响宽、噪声低、瞬态指标高。功率集成放大器除了采用TDA2009以外，亦可选用其它同类集成电路，不作特别要求。所用电阻全部采用低噪声、精密型金属膜电阻器，其目的是降低前置级噪声，同时应使得B、C两点的信号幅度相等，所用的前置级耦合电容器也应采用精密型钽电容。三极管VT的功率应视电路所需电流而定，并有足够的容量储备以期获得良好的瞬态特性和足够的动态范围。

    由于本电路设计的通用性，因此，任何OTL或OCL输出的双功率放大集成电路，都可以与差放放大器的B、C两端驳接，从而构成BTL放大器。读者如果有兴趣的话，还可以插入RC衰减式音调控制电路，将会收到更好的效果。
