  • AD627原理图
    http://www.ic72.com 发布时间:2010/9/6 15:33:53

    AD627原理图

        AD627是一种单电源、微功耗仪表放大器,它仅使用一只外部电阻器可将增益配置在5 和1,000之间。它采用3 V~30 V 单电源提供R-R 输出电压摆幅。它在3 V 电源工作条件下具有仅60 μA(典型值)静态电源电流,其总功耗小于180μW。

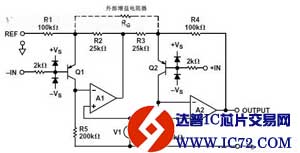

        图1是AD627的原理图。AD627是使用两个反馈环路构成的真正仪表放大器。它的通用特性类似于那些传统的双运放仪表放大器,并且可认为是双运放仪表放大器,但是其内部细节有些不同。

        AD627采用改进的电流反馈电路,与内级前馈频率补偿电路耦合,因而在DC 以上(特别是50 Hz~60Hz 电源频率)的频率条件下具有比其它低功耗仪表放大器更好的共模抑制比(CMRR)。

        如图1所示,A1与V1和R5连接构成一个完整的反馈环路,迫使流过Q1集电极电流恒定。假设此时不连接增益设置电阻器(RG)。电阻器R2和R1完成环路并且迫使A1的输出电压等于具有1.25(几乎精确)增益的反向端电压。由A2构成的几乎相同的反馈环路迫使一个电流流过Q2,它本质上与流过Q1的电流相同,并且A2也提供输出电压。当两个环路都平衡时,从同向端到VOUT的增益等于5,而从A1的输出到VOUT的增益等于-4。A1的反向端增益(1.25)乘以A2的增益(-4)使反向端和同向端的增益相等。
