  • A/D转换器LTC2400功能及应用
    http://www.ic72.com 发布时间:2010/9/3 15:12:33

        1 LTC2400的引脚功能和内部结构

        LTC2400采用与SPI接口兼容的3线数字接口,可应用于高分辨率和低频应用场合,如称重、温度测量、气体分析、应变仪,数据采集,工业控制等方面。它采用8脚SO-8封装,其引脚排列如图1所示。

    A/D转换器LTC2400功能及应用

        其引脚功能如下:

        1脚VCC:电源;

        2脚VREF:参考电压输入端;

        3脚VIN:模拟信号输入脚;

        4脚GND:接地脚;

        5脚CS:片选端,低电平有效;

        6脚SDO:数据输出端,同时也是转换数据有效的指示端;

        7脚SCK:时钟脚,双向;

        8脚FO:数字输入脚,用于选择需要抑制的频率和AD转换时间。

        LTC2400的供电电压VCC的范围为2.7~5.5V;所需外接基准电压源的电压范围为0.1V~VCC;模拟信号输入VIN的输入电压范围为-0.125VREF~1.125VREF。

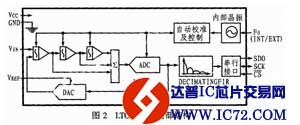

        LTC2400内部已集成了高精度的振荡器,因此采用片内振荡器时不需要外接任何元件。LTC2400的数字滤波器能够抑制50Hz或60Hz及其谐波。当芯片的F0脚接VCC时,使用内部振荡器可对输入信号中的50Hz干扰进行大于110dB的抑制,其AD转换时间为160ms;F0脚接GND时,使用内部振荡器可对输入信号中的60Hz干扰进行大于110dB的抑制,AD转换时间为133ms;当F0脚接外部振荡器fEOSC时,其抑制的频率为fEOSC/2560,AD转换时间为2048/fEOSC。图2所示为LTC2400的内部结构。

    A/D转换器LTC2400功能及应用

        2 LTC2400的工作过程及串行输出

        2.1 LTC2400的工作过程

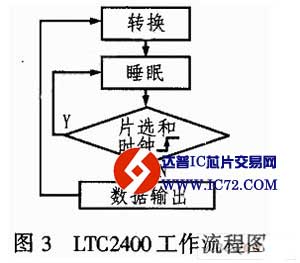

        LTC2400是一种低功耗、采用Δ-Σ技术且具有3线串行接口的AD转换器,而且在AD转换完成后将直接进入睡眠状态。LTC2400的三线接口线分别是数据输出(SDO)、时钟(SCK)和片选(CS)。其工作流程如图3所示。

    A/D转换器LTC2400功能及应用

        LTC2400完成转换就进入睡眠状态。睡眠状态的供电电流仅为20μA。若CS一直为高电平,芯片将保持睡眠状态。进入睡眠状态时,数据最后的转换结果将保存在芯片内部的静态移位寄存器中。

        当CS变为低电平时,LTC2400开始输出转换结果,此时数据转换没有等待时间,输出数据即为刚进行的转换结果。该转换结果是在串行时钟SCK的控制下由SDO输出的,并在SCK的下降沿更新,而在SCK的上升沿可靠读取。当32位数据从LTC2400读出或当CS被拉高时,数据输出结束。此后LTC2400将自动开始新的数据转换和重复周期。

        2.2 LTC2400的串行输出接口

        通过对CS和SCK的控制,LTC2400可以提供几种灵活的接口模式(内部或外部的SCK模式)。不同转换模式的选择无需对LTC2400的寄存器进行设置,并且不影响数据转换周期。使用时钟信号SCK(PIN7)控制转换数据的输出时,转换结果将在时钟CLK的下降沿由SDO脚输出。在内部时钟模式,SCK信号由LTC2400产生输出在外部SCK模式,SCK为LTC2400外部输入的时钟信号。下面详细介绍外部串行时钟的三线接口方法。

        当LTC2400上电时,如果SCK为低电平,转换进入外部串行模式;在CS信号的下降沿,SCK信号必须为低电平。

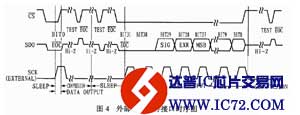

        当CS为高电平时,SDO为高阻态,此时,SDO连接的接口线可以作为其它应用。如果LTC2400在转换和睡眠时CS为低电平,那么,SDO的输出状态将用于指示EOC。在AD转换阶段,SDO的输出状态EOC将变为高电平,而一旦转换完成,EOC又变为低电平。在LTC2400处于睡眠状态时,如果CS为低电平,系统会在SCK的上升沿将其唤醒。图4所示是LTC2400的外部串行时钟接口时序图。

    A/D转换器LTC2400功能及应用

        CS信号除用来检测LTC2400的状态和输出AD转换数据外,还可用来控制全部串行数据输出之前进行的新一次AD转换。在LTC2400处于数据输出状态时,CS由低变高以停止串行输出,同时开始新的AD转换。

        由于在CS为高电平时,数据输出端SDO为高阻态,因此,在LTC2400的转换过程中,可通过将CS变为低电平来检测转换状态。当CS为低电平时,SDO脚输出的EOC信号为1,表示转换正在进行;EOC为0表示转换完成,系统处于睡眠状态。当LTC2400处于睡眠状态时,其转换结果将保存在内部移位寄存器中。CS为低可在SCK的上升沿唤醒LTC2400,此时转换数据将在SCK的下降沿串行输出。EOC通常在SCK的第一个上升沿被锁存,直到第32个上升沿锁存结束,同时,系统将在第32个下降沿开始的新一轮转换。

        一般情况下,在数据输出过程中,如果CS为低电平,那么,系统将在SCK的第一个上升沿和第32个下降沿中间将CS变高以停止数据输出。

        3 和AT89C2051单片机的接口应用

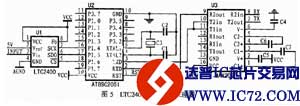

        利用LTC2400实现高精度信号采集功能的系统原理图如图5所示。在该数据采集系统中,LT2400芯片的外围电路十分简单。AT89C2051单片机作为控制器,其中P1.4、P1.5和P1.6与LTC2400的SCK、SDO和CS相连,数据转换结果也通过该串行口输出;该系统采用电压为5V的基准源;信号由LTC2400的VIN输入,输入的电压范围为-0.625~5.625V;转换速率为6.25PPS;数据通过AT89C2051的RXD和TXD并经MAX202进行电平转换后由串行口输出给上位机。

    A/D转换器LTC2400功能及应用
