  • 单周期控制降压变换器原理图
    http://www.ic72.com 发布时间:2010/9/3 14:42:59

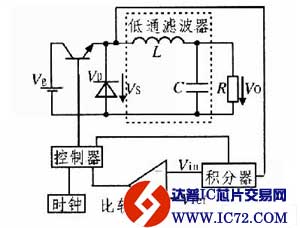

        图为固定开关频率的单周期控制降压变换器原理图。

    单周期控制降压变换器原理图

        为对单周期控制技术进行说明,现以单周期控制降压变换器为例进行说明。图2中,电路工作时,由控制器以恒定频率产生开通脉冲开通开关S,二极管VD的电压VS经积分器后输出电压Vinf,当Vinf达到给定电压Vref时比较器输出翻转,控制器发出关断信号关断开关S;与此同时,控制器发出的复位信号使实时积分器复位至零,为下一周期做好准备。
