  • 光收发器SSFF3151的电路原理图
    http://www.ic72.com 发布时间:2010/9/2 15:00:59

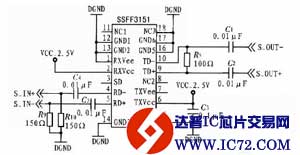

        图所示是1.25 G光收发器SSFF315l的电路原理图,其收发引脚RD±、TD±分别连接到88E1111的高速串行信号接口S_IN±、S_0UT±信号。图所示是88E1111的电路原理图,其主要引脚连接关系如下:GMII接口信号(详见表1连接到FPGA;Management接口信号MDl0、MDC连接到微处理器;Config接口信号按表2映射关系连接到LED接口;XTALl引脚输入125 MHz时钟信号,频率稳定度±50 ppm;RSET为芯片参考电压输入引脚,通过5 kΩ精密电阻连接到地;SEL_FREQ为时钟输入选择引脚,接低电平时,选择125 MHz时钟输入。


    光收发器SSFF3151的电路原理图
