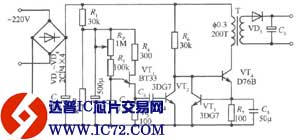

如图是他激式开关稳压电源电路。VDl～VD4和 C1是整流滤波电路，将220V交流电网电压变成300V直流电压。脉冲发生器由单结晶体管 VT1，电阻R3、R4、R5，电位器Rp和电容C3组成，改变电位器Rp的阻值可以改变脉冲频率。 C4为输出脉冲的耦合电容。R1与R2将300V直流电压分压给单结管VTl提供20～30V的工作电压。VT2是反相放大管，将脉冲发生器输出的正极性脉冲进行倒相放大，给开关管 VT4输送一个负极性脉冲，使其在VT1输出正极性脉冲时截止。

    VT3、R7、C5组成开关管VT4的保护电路。当接通电源，脉冲发生器还没有开始工作时， VT4处于导通状态，R7上的压降增加，使VT3基极正偏增加，引起其集电极电流Ic3增加，管压降Uce3减小，VT4管基极电位降低，限制了VT4的集电极电流工Ic4，使之保持在安全值以下。

    电路工作正常时，脉冲发生器输出脉冲，经VT2倒相放大后送到VT4的基极，使其截止；脉冲消失后，VT4又导通。由此可见，当电网电压升高时，脉冲发生器产生的脉冲占空比增大，经VT2倒相放大后，控制开关管VT4输出的脉冲占空比减小，使输出电压降低；反之，当电网电压降低时，单结管VTl产生的脉冲占空比减小，而VT4输出脉冲的占空比增大，使输出电压复升,从而保持了输出电压的稳定.
