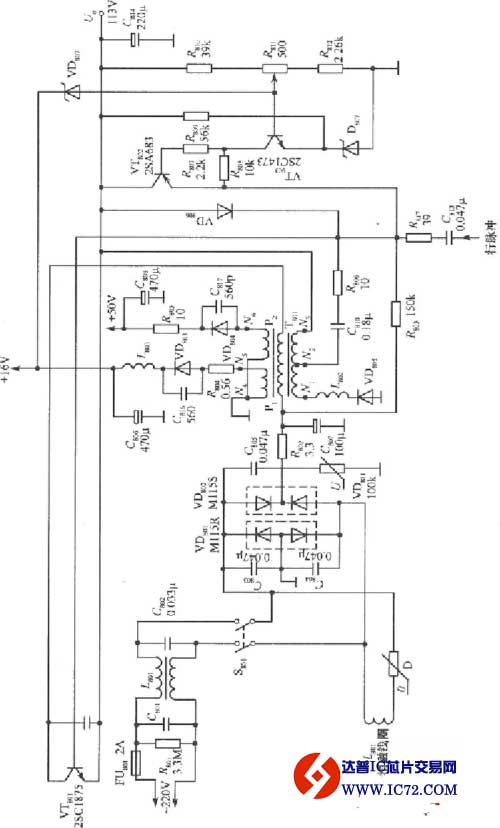

如图是一种不隔离开关电源的实用电路，其用于牡丹牌TC--483D型彩色电视机作为开关电源，包括由C80l、C802、L801组成的电网滤波器；由VD80l、VD802组成的桥式整流电路；由 R802、C807组成的滤波器；由压敏电阻VD811承担的尖峰电压限幅器；由开关管VT80l、脉冲变压器T801等组成的脉冲振荡器；由VT802等组成的脉宽调制器；由VT803等组成的误差放大器等。

    从图中不难看出，变流220V电压经过整流滤波以后，通过脉冲变压器T801初级绕组和开关管VT801，直接接到输出端，没有隔离。本电源有16V、50V和113V三组直流电压输出。113V直流输出电压在VT80l导通时向负载供电，同时在C814中储存电能，在T801中储存磁能。在VT801截止时，N1～N3绕组产生左负、右正的感应电压，使VD805正偏导通，变压器储存的能量向负载供电并向C814充电；C814与L80l组成滤波电路，使113V输出电压连续平滑。

    50V电压的变压、整流、滤波电路由TOl的N5～N6绕组、VD804、R805、C809等组成。C817为高频旁路电容.

    16V输出电压的变压、整流、滤波电路由N5～N4绕组、VD803、R804、L803、C808等组成。 C816为高频旁路电容。
