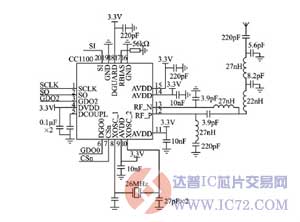

本设计中无线射频模块选用Chipcon公司生产的无线射频芯片CC1100来实现。 CC1100是一款真正的低成本、低功耗、单片的UHF无线收发器；工作电压为1．8～3．6 V；工作频段灵活，可以设定在315／433／868／915 MHz的ISM和RSD频段，其数据传输率最高可达500 kb／s；输出功率多级可调，可以选择多种调试方式。此外，CC1100还具有许多其他功能：数据的自动组包与拆包、独立的发送／接收FIFO、空闲信道*估功能、自动唤醒功能、RSSI功能、自动的前向纠错(FEC)、交织以及白化功能。CC1100与AT91SAM7S256的通信是通过SPI总线来实现的。无线射频模块电路如图所示。
