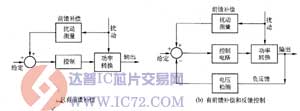

图（a）所示为只有前馈补偿的开关转换器的控制原理框图，它是一种开环控制系统。图（b）所示为既有前馈补偿，又有反馈控制的控制电路框图。图中的控制电路包括电压误差放大器和PWM驱动器等。开关转换器的输出电压为被调量，扰动主要是市电电网电压的变化或负载变化，它们一般都能够被检测出来。因此前馈可以用于补偿市电电网电压的变化或输出电压的变化。这时，前馈电路检测到的扰动量和输出反馈控制信号同时送到控制电路，用以实现前馈补偿与反馈控制的结合。

    图 前馈补偿和反馈控制

    反馈控制电路所检测到的是扰动的影响，亦即输出电压的变化。当市电电网电压变化时，必须要经过一段时间才能影响到转换器的输出。所以如果仅用反馈控制，在电压误差出现之前，开关转换器系统是不会有调节作用的。前馈补偿电路所检测的是扰动本身，只要一出现市电电网电压的变化，就会马上同步地进行检测和补偿，这样就可以将瞬态电压误差减到最小。但是这种控制系统对于系统参数漂移造成的电压误差，前馈补偿也是无能为力的，只能靠反馈的闭环控制来校正。
