  • ADS7846控制器的特性及引脚图
    http://www.ic72.com 发布时间:2010/8/23 17:08:55

        基本特性

        ADS7846是美国BB公司推出的新一代4线制触摸屏控制器,他由低导通电阻模拟开关,具有采样/保持功能的逐次逼近型ADC、异步串行数据接口、温度传感器等组成。ADC是ADS7846的核心,其转换速率可达125 kHz,分辨率可编程为8位或12位。该器件不仅具有X,Y坐标测量功能,还具有电池电压、芯片温度、触摸压力和外模拟量4种测量功能,其工作方式可由控制字决定,片内的6选1模拟多路开关可根据微控制器送来的命令字选择6个电压量之一(X+,Y+,Y-,VBAT,TEMP,AUX-IN),并将其送入 A/D转换器转换,然后再通过SPI接口将转换值送入微控制器。ADS7846还集成有触摸识别电路,当检测到有触摸时,该电路会在引脚输出一个低电平信号,向微控制器提出测量触点坐标的中断请求。该芯片采用单电源供电,工作电压为2.2~5.25 V,且内部自带+2.5 V的参考电压。

        引脚功能

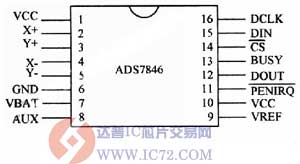

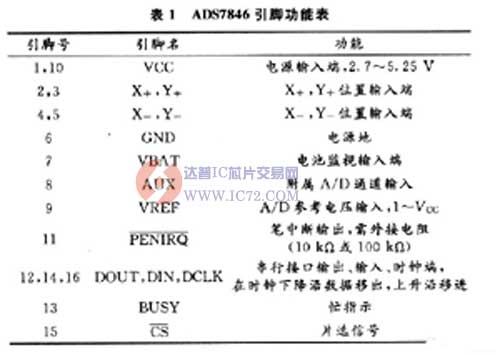

        ADS7846的引脚排列如图3所示,引脚功能见表1。

    ADS7846控制器的特性及引脚图

    ADS7846控制器的特性及引脚图
