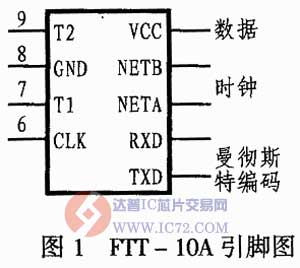

ＦＴＴ－１０Ａ收发器主要由一个隔离变压器和一个差分曼彻斯特编码器组成。其引脚排列如图１所示。它由５Ｖ电源供电。ＮＥＴ－Ａ、ＮＥＴ－Ｂ是两个网络接口，此接口没有极性要求。ＲＸＤ、ＴＸＤ分别是数据接收和发送端口，ＣＬＫ为收发器时钟输入端，Ｔ１、Ｔ２则用来提供钳位和瞬时电压保护。

    收发器所带的变压器隔离接口可满足系统的高性能、高共模隔离，同时具有隔离噪声作用，可防止干扰信号进入传输网络中。它支持无极性自由拓扑结构，从而可使系统安装不再局限于总线结构。也就是说，此收发器支持星型、环型接线。自由拓扑结构通过最简单的接线方式减少了系统安装的时间和费用，从而可使任务以最快的方式完成。由于减少了对通信线的拓扑、接合和节点位置的限制，因而使得网络更易于扩展。两个ＦＴＴ－１０Ａ收发器还可以背靠背用作数字式重复器，同时可在一个信道上增加传输距离或节点数量。
