  • Linear推出超级电容器 充电器中新成员
    http://www.ic72.com 发布时间:2010/8/12 14:38:24

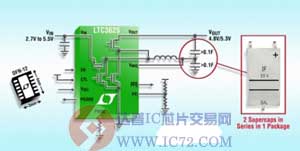

        凌力尔特公司(LinearTechnologyCorporation)推出LTC3625和LTC3625-1,这是两节超级电容器充电器系列中的最新成员,旨在满足便携式和数据存储应用中的高峰值功率、数据备份和拯救“濒临电源崩溃”的需要。LTC3625/LTC3625-1的高效率开关模式拓扑结构包括一个位于VIN和串联电容器中点VMID之间的内部降压型转换器(用于调节底端电容器上的电压),以及一个位于VMID和VOUT之间的内部升压型转换器(负责调节顶端电容器上的电压)。该器件可用2.7V至5.5V的限流电源将两个串联的超级电容器充电至引脚可选的输出电压(就LTC3625而言为4.8V/5.3V,而对LTC3625-1来说则是4V/4.5V)。这些IC经过优化,能以高效率提供快速电容器充电。高效率、大充电电流、低静态电流和最少的外部组件数相结合,使LTC3625/-1非常适用于小外形尺寸的备份系统或高峰值功率系统、USB供电设备、工业PDA、便携式仪器和监控设备、功率计、超级电容备份电路以及PC卡/USB调制解调器。

        用户可通过PROG引脚对LTC3625/-1的降压型转换器的输出电流编程,而升压型转换器的输入电流设定为2A(典型值)。所产生的最大充电电流用两个电感器时为连续1A,用单个电感器配置时为500mA。利用内部分路器(LTC3625可以选择2.4V/2.65V,而LTC3625-1可以选择2.0V/2.25V)对每个电容器提供了过压保护。LTC3625/-1的自动电池平衡功能在两节电池的两端保持了相等的电压,从而免除了增设平衡电阻器的需要,并可保护每个超级电容器免遭过压的损坏。

        当输出电压处于稳定状态时,LTC3625和LTC3625-1以非常低的50uA静态电流工作。当输入电源去掉或EN引脚为低时,LTC3625/-1自动进入低电流状态,从而从超级电容器吸取不到1uA的电流。基本的充电电路仅需3个外部元件(1个电感器、1个布设在VIN上的旁路电容器和1个编程电阻器),而且结构非常紧凑,可采用占板面积仅12mm2的纤巧型封装。其它的保护功能包括过热保护(针对短暂的过载状况)、过流限制和反向电流保护(在该保护电路中,即使进入一个接地输出的情况下,器件也继续调节其编程电流)。

        LTC3625和LTC3625-1采用紧凑的耐热增强型12引线、扁平(0.75mm)3mmx4mmDFN封装。这些器件规格在-40°C至125°C的工作结温范围,有现货供应,千片批购价分别为E级器件每片3.00美元,I级器件每片3.45美元。

    Linear推出超级电容器 充电器中新成员
