主要特点

    AD7262具有高速低功耗同步采样，最高可达1 MS／s。其内部集成的可编程放大器PGA有14种放大增益可供选择。两组比较器A、B和C、D用作电机控制或各种电极传感器的运算器。其中比较器A和B具有低功耗特点，比较器C和D具有高速特点。双通道差分输入同时采样和A／D转换，输入阻抗大于1 GΩ。单电源+5 V供电。PGA增益为2,-3 dB带宽为1．7 MHz，信噪比SNR为73 dB；其增益为32时，信噪比为66 dB。输入直流漏电流±0．001μA，失调漂移为2．5μV／℃。带有串行外设接口SPI，兼容QSPI，MICROWIRE，DSP。该器件具有多种节能模式，动态匹配所需内部模块，具有寄存器控制和引脚驱动两种工作方式。

    引脚功能

    AVcc：模拟电源输入端，4．75～5．25 V；

    CA_CBVCC／CC_CDVCC：比较器的电源输入端，2．7～5．25 V；

    CA_CB_GND／CC_CD_GND：比较器的地输入端；

    VA+/VA-,VB+／VB-：A／D转换器A和B通道的差分模拟输入端；

    VREFA／VREFB：A／D转换器A和B通道的基准电压输入输出端；

    SCLK：串行时钟，SPI通讯时钟，也是A／D转换过程的时钟源；

    CAL：初始化内部失调校准逻辑输入；

    PD2：节能模式选择逻辑输入；

    PD1：节能模式选择逻辑输入；

    PD0／DIN：节能模式选择逻辑输入，同时在寄存器控制模式下为数据输入端；

    CS：片选输入端；

    CA+/CA-,CB+/CB-：比较器A和B的差分输入端；

    CC+／CC-，CD+/CD-：比较器C和D的差分输入端；

    AGND：模拟地输入端；

    DGND：数字地输入端；

    COUTA～COUTD：比较器CMOS推拉输出，使用VDRIVE时，为数字输出端；

    DOUTA／DOUTB：A／D转换串行数据输出端；

    G0～G3：增益倍数逻辑输入端，当全为低电平时，为寄存器控制工作方式；

    VDRIVE：逻辑电源输入端，2．7～5．25 V；

    REFSEL：基准电压选择端，高电平使用内部基准电压，低电平使用外部基准电压。

    内部结构

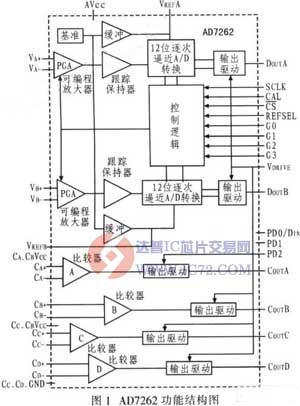

    图1为AD7262的内部结构图。两路差分信号通过各自的PGA同步采样放大后，进入跟踪保持器，此时由控制逻辑控制2个12位的逐次逼近型A／D转换器实现模拟数字转换，最后由输出驱动器分别串行驱动输出至DOUTA和DOUTB。

    在引脚驱动方式下，G0～G3必须至少有一个高电平。外接的G0～G3决定PGA的放大倍数。PD2～PD0 3个端口电平控制其内部比较器和12位的A／D转换器各模块的使用或关闭。在寄存器控制方式下，PD2，PD1，G0～G3全为低电平。PD0／DIN为数据输入端，用于写入相关控制寄存器，动态配置放大倍数、校准和节能模式。AD7262以2的补码输出转换结果。
