  • 单端反激DC/DC变换器电路图
    http://www.ic72.com 发布时间:2010/8/3 17:29:57

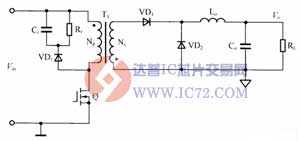

        单端反激DC/DC变换器的电路如图所示。其中,变压器T1起隔离、传递、储存能量的作用, 即在开关管Q导通时Np储存能量,开关管Q关断时Np向Ns释放能量。在输出端加有电感器Lo和电容Co组成的低通滤波器,变压器初级Cr、Rr和VDr,组成的RCD漏感尖峰吸收电路。输出回路中需有一个整流二极管VD1。若变压器使用有气隙的磁芯,则其铜损较大,温升相对较高,并且其输出的纹波电压比较大。但其优点是电路结构简单,适用于200W以下的电源,且多路输出交调特性相对较好。

    单端反激DC/DC变换器电路图
