  • 采用晶体管DC/DC变换器电路图
    http://www.ic72.com 发布时间:2010/7/29 10:28:53

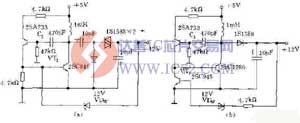

        下图是采用晶体管构成的小功率DC/DC变换器电路。其中,图(a)是把+5V输入电压变换为-12V输出电压的电路,图(b)是把+5V输入电压变换为+12V输出电压的电路。对于任一电路,若输出电压超过稳压管VDw的稳定电压,就对驱动晶体管VT1施加负反馈,使输出电压保持恒定。因此、输出电压等于稳压管的稳定电压,若改变稳定电压就可以输出电压进行调节。

    采用晶体管DC/DC变换器电路图

        电路不起振时,改变电容C1值即可。输出电流为15~20mA,电压稳定度为5%左右,效率为80%~90%。
