  • 触屏显示技术
    http://www.ic72.com 发布时间:2010/7/23 15:50:26

        如今,在各种手持消费电子设备、医疗应用设备、自动售货机/售票机/ ATM机、销售终端(POS),工业和过程控制设备中都可以看到触摸显示屏。触摸屏显示器正逐渐进入办公自动化,汽车和船舶仪表,家电和游戏机应用领域。

        影响选择触摸屏技术的各种因素

        可以用各种方式实现触摸屏。除了成本之外,技术方面的选择取决于以下几个因素:

        性能:性能包括诸如速度、灵敏度、精确度、分辨率、拖动、Z轴、双/多触摸方式,视差角度和校准的稳定性。

        输入灵活性:输入灵活性参数影响着人机交互的方式,诸如手套、手套材料、指甲、触笔,手写识别和获取签名。

        环境:环境因素为温度、湿度、耐化学性、耐划伤、防飞溅/液滴、高度、车内安装、冲击、振动,断裂性和防打破的安全性。

        电气和机械性能:电气和机械性能需要涵盖功率、浮动接地、静电放电(ESD)、电磁干扰(EMI),尺寸大小,曲率等

        光学:影响技术选择的光学特性包括透光率、清晰度,色彩纯度和反射

        触摸屏技术的类型

        根据上面所述的各种因素,主要触摸屏技术可分为以下几种类型:

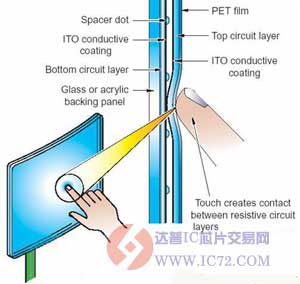

        电阻式:从目前的推广应用来看,电阻式触摸屏是占主导地位的触摸技术。它由玻璃面板,铱锡氧化物(ITO)电阻涂层组成,并带有导电涂层的护板,沿着边缘有银色的总线条。两个层之间用绝缘小点隔开。触摸屏幕时,护板弯曲与玻璃上的涂膜相接触(图1)。

    触屏显示技术

        该控制器可选择驱动玻璃层和+5 V的护板,并读取源于护板和玻璃层产生的电压,根据被测量层中的压降来确定X和Y坐标。该技术需要四线 – 前面提到的总线条,这被称为4线电阻式触摸屏技术。

        由于护板的不断弯曲,造成ITO涂膜中有微小的裂缝。会使4线电阻式触摸屏技术的线性度和精确度变差,环境变化也会造成精度的漂移。

        已经用不断改进的5,6,7和8线电阻式触摸屏来消除这些影响。
