电路的功能

    可获得SIN、COS波的2相振荡器常用作交流电机信号发生器，也可用于进行直角座标变换的信号源或在X、Y监视器上的图形显示。该电路是无AGC环路的振荡稳定电路，低频时也可获得稳定的振荡输出。

    电路工作原理

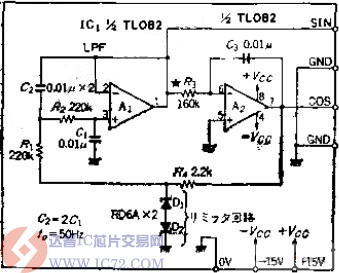

    用OP放大器A1构成2阶低通滤波器，截止频率FC的相位迟后90度，振幅为-3DB，积分电路与频率无关，但滞后270度，使整个电路产生360度的相移。低通滤波器有1/√2的损失，由积分器A2进行放大，把这部分损失进行补偿，使之具有1/WO.C2.R3≥√2的增益。振荡频率为

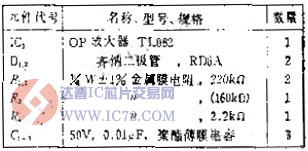

    因为C2=2C1，所以FO=0.707/2πC1.R1。积分电阻R3如果小于R2=0.707/2πC3.R3，就不能产生振荡，为了调整振荡上升时间基阻值应比计算值略低。电路图中的参数是按FO=50HZ计算的，C2由两个0.01UF的电容并联而成。积分器输入输出间的相位差为90度360度-270，所以可获得2相振荡输出。
