新日本无线现已开发完成了内置有看门狗定时器(Watchdog Timer)的系统复位IC NJU7291，并已开始供货了。该产品最适于嵌入式MCU的安全设计(复位功能)。

    【开发背景】

    使用了嵌入式MCU的电子设备，作为异常动作时的安全设计，基于把电源电压的监视功能和MCU异常动作的监视功能(看门狗定时器)单片化的系统复位IC，可实行嵌入式MCU的初期化(复位)，从而防止故障和次品的发生。

    近年来，随着使用嵌入式MCU应用的多样化、对系统复位IC越来越需求看门狗定时器的监视时间设定和复位输出的延迟时间设定等动作设定的自由性。

    新日本无线应对市场的需求，开发了比以往产品有更高的动作设定自由性、内置有看门狗定时器的系统复位IC NJU7291。

    【产品特征】

    NJU7291是把看门狗定时器和电压检测器单片化的系统复位IC。

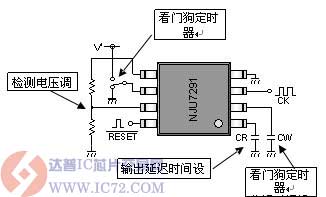

    特征1　可进行详细的动作设定,从而提高了应用设计的自由性

    以往的产品(NJM2102)是用1个外接电容来进行看门狗定时器监视时间和复位信号输出延迟保持时间的设定，这两时间设定是在IC内部连动产生的，不能够单独个别设定。

    而NJU7291则是用各自独立的外接电容来分别进行设定，从而提高了应用设计的自由性。

    特征2　检测电压精度±1.0%，从而提高了电子设备的信頼性

    由于检测电压精度为±1.0%，可高精度检测出电源电压(电池电压)的低下，从而提高了电子设备的信赖性。

    特征3　采用了对应无卤化物的小型表面贴装型封装，从而减轻了环境负效应

    为了满足电子设备的小型化及减轻环境负效应的要求，采用了对应无卤化物/无铅的小型表面贴装型封装(TVSP8：2.9mm×4.0mm×1.0mm)。

    【应用】

    ?MCU系统和逻辑电路的复位等用途

    <具体应用例>

    ?通信网络基础设施

    ?网络设备

    ?服务器/存储器等

    【产品性能】

    ?工作电压 :低电压动作　V+ = 2.5～7V

    ?复位检测电压精度:VRL: ±1.0% 并且用外接电阻可调整检测电压

    ?复位输出延迟保持时间、看门狗定时器复位时间设定比 = 30 ：1

    ?可独立设定看门狗定时器监视时间

    ?可设定看门狗定时器功能停止

    ?CMOS 构造

    ?封装： TVSP8(2.9mm×4.0mm×1.0mm)〔无卤化物/无铅〕

    DIP8(8.8mm×6.4mm×6.75mm)〔无铅〕

    【生产计划/参考价格】

    ?样品的供货 ：已经从2010年2月开始了

    ?生产 ：预定从2010年3月开始，每月生产50万个

    ?参考价格(单价) ：100日元以上
