AnalogicTech 推出创新解决方案的模拟半导体公司，于今天正式宣布进入 LED 背光 液晶电视市场，将开始研发创新型电源管理半导体系统，并发布了可显著增强 LED 背光液晶电视能效和用户体验的第一个芯片组系列，以此作为其市场扩张和多元化战略的一部分。

    直接/点阵背光应用中，LED 电流吸收器的智能控制为基于影像内容的个別部分提供了精准的亮度，并可为观看者提供更纯正的黑色，同时改善对比度，从而获得更好、更自然的观看效果。动态 LED 背光还能满足大型平板电视日益严格的能耗标准，例如加利福尼亚州正在考虑实施的标准。

    作为进入 LED 电视市场的第一个切入点，AnalogicTech 推出了 7 款新产品：

    LED 驱动模块芯片组，带直接式/点阵背光集成升压转换器

    AAT2400（8 通道主）和 AAT2401 非锁存（8 通道从）芯片组

    AAT2402M（8 通道主）和 AAT2402S 锁存（8 通道从）芯片组

    直接式/点阵背光专用 LED 驱动模块

    AAT2403（16 通道）锁存 LED 驱动模块

    边缘式背光专用 LED 驱动模块

    AAT2405 PWM，带移相（6 通道）LED 驱动模块

    AHK2417E（8 通道）锁存 LED 驱动模块

    AHK2418E（16 通道）锁存 LED 驱动模块

    DC/DC 升压控制器

    AAT2404 高压升压控制器

    这些设备利用 AnalogicTech 已申请专利的“多芯片电压反馈”技术，确保在多达 16 个芯片组（或 256 通道）之间同时调控正确的 LED 供电电压，在直接式或动态背光方案中最多支持 2560 个 LED 的精确控制，而在边缘式方案中支持最多 16 通道。

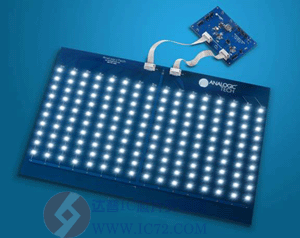

    AnalogicTech 的直接式/点阵背光解决方案

    AAT2400/01 和 AAT2402M/S 芯片组产生一个 16 通道大电流 LED 驱动模块，能在单串方式下支持多达 10 个 LED。每个主和从通道均含 8 个高电压电流吸收器，能够吸收最多 100 毫安/通道。在使用 SPI 接口时，可顺序寻址和控制多达 16 个芯片组（或 256 通道）。每个通道都有 8 位 DOT 纠错、12 位灰度、12 位延时和开关控制。另外具有防止 LED 过压、短路或开路、温度过高和过电流功能，且信息通过 SPI 总线使用故障标志进行报告。为了向 LED 串供电，AAT2400 和 AAT2402M 包含具有集成横向 TrenchDMOS 输出装置的升压转换器，利用来自各通道的电流吸收器信息保证输出电压可正确偏置所有 LED 串，无论 LED 正向电压如何。

    AAT2403 是专用的 16 通道大电流 LED 驱动模块，能在由外部升压或降压转换器供电的单串中驱动 LED。每个电流吸收器都能吸收多达 100 毫安/通道。在使用 SPI 总线接口时，可顺序寻址和控制多达 16 个芯片组（或 256 通道）。每个通道都有 8 位 DOT 纠错、12 位灰度控制、12 位延时和开关控制。另外 AAT2402 主和从芯片组具有防止 LED 过压、短路或开路、温度过高和过电流功能，且信息通过 SPI 总线使用故障标志进行报告。

    AnalogicTech 的边缘式背光解决方案

    AAT2405（6 通道）边缘式背光驱动模块可与 AAT2404 高压升压控制器配对使用，为边缘式 LCD 背光提供可配置的解决方案。AAT2405 具有简单的可调相位延迟，可根据每个灯条的 LED 串数目配置为 2、3、4 或 6 通道驱动模块。AAT2405采用内部电流传感功能，无需高耐压和高成本的外部传感电阻。每个输出都可调控最多 150 毫安/通道，且具有 +/-2.5% 的精度和匹配度。这些设备都可用于多个 LED 串的级联，且通过 IC 间通信保持正确的 PWM 和相位信息。

    另外，为边缘式应用推出的产品还有 AHK2417E（8 通道）和 AHK2418E（16 通道）。此解决方案用于高达 100 毫安/通道 LED 输出电流的系统，且具有 +/-2.5% 的精度和匹配度。此芯片组具有集成的 LED 短路或开路、过压、过电流和温度过高等故障保护功能，且通过 SPI 总线进行报告。

    直流/直流升压控制器

    AAT2403 是直流-直流升压控制器 IC，可在 12 伏或 24 伏输入电压下工作，并根据串内 LED 数目升高电压。AAT2404 集成有高速、低阻抗门驱动模块 IC，利用外接 MOSFET 提供最高 3.2 安培的输出电流。AAT2404 直接连接 LED 背光驱动模块的电流吸收器反馈管脚，以提供正确的串电压。

    电视市场上强大的创新型解决方案

    除了全新 LED 背光驱动模块产品系列外，AnalogicTech 还介绍了为电视市场提供全面电源管理方案的计划，例如，包括对 AnalogicTech 现有 D 类音频功率放大器产品的改进。产品开发仍在进行中，而产品会在接下来几个月中陆续推出。

    可用性

    AAT2400/01 和 AAT2402M/S 直接式/点阵驱动模块芯片组、AAT2403 专用直接式/点阵驱动模块和 AAT2405 及 AHK2417/18 边缘式驱动模块，以及 AAT2404 直流/直流升压控制器目前均可供设计使用。
