Freescale公司的MC56F8006/56F8002是基于56800E内核的数字信号处理器（DSC）系列产品之一。它在单芯片上集合了DSP处理能力以及微控制器的功能，带有灵活的外设，可以开发出极具成本效益的解决方案。
由于其具有低成本、结构灵活以及简洁的程序代码等特性，MC56F8006/56F8002适合于多种应用。MC56F8006/56F8002包含多个外设，在对成本敏感的应用中尤其有用，包括：

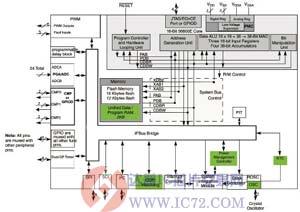

图1 MC56F8006/MC56F8002方框图
? 工业控制
? 家庭应用
? 智能传感器
? 防火和安全系统
? 开关模式电源和电源管理
? 功率计
? 马达控制（ACIM、BLDC、PMSM、SR和分节器）
? 手持式电源工具
? Arc探测
? 医疗设备
? 仪器仪表
照明稳流器
56800E内核基于双哈佛结构，包含3个平行的执行元件，在每个指令周期内可以进行最多6次操作。MCU可编程模块和优化的指令集可以直接生成高效率、简洁的DSP和控制代码。同时，该指令集对于C编译器来说也具有相当高效率，实现了优化的控制应用的快速发展。
MC56F8006/56F8002支持来自内部存储器的程序执行。在每个指令周期内，可以从片上数据RAM读取两个数据操作数。根据外围设备，MC56F8006/56F8002还可提供最多40个通用输入/输出（GPIO）线。
MC56F8006/56F8002数字信号控制器包含最多16KB程序闪存和2KB一元数据/程序RAM。程序闪存可以被独立的批量删除或者在512字节（256字）的小页面内被擦除。
片上功能包括：
? 在32MHz内核频率处最多32MIPS
? 在统一的、可用C语言的结构内具有DSP和MCU功能
? 片上存储器：
- 56F8006：16KB（8K×16）闪存
- 56F8002：12KB（6K×16）闪存
- 2KB（1K×16）统一数据/程序 RAM
? 一个6通道PWM模块
? 2个28通道、12位模数转换器（ADC）
? 最高增益为32×的两个可编程增益放大器（PGA）
? 三个模拟比较器
? 1个可编程时间间隔计时器（PIT）
? 1个带有LIN从功能的高速串行通信接口（SCI）
? 1个串行外围设备接口（SPI）
? 1个16位双定时器（2×16位定时器）
? 1个可编程延迟块（PDB）
? 1个兼容SMBus的内部集成电路 （I2C）端口
? 1个实时计数器（RTC）
? 电脑适当操作（COP）/看门狗
? 2个片上弛张振荡器——1kHz和8MHz（待机模式下为400kHz）
? 晶体振荡器
? 集成的上电复位（POR）和低压中断（LVI）模块
? JTAG/增强型片上仿真（OnCE?） 用于必要的实时解调
? 最多40个GPIO线路
? 28引脚SOIC、32引脚
LQFP和 40引脚LQFP封装
MC56F8006DEMO演示板
MC56F8006DEMO是一个具有成本效益的演示板，进行快速的数字信号控制器（DSC）评估、演示，以及Freescale MC56F8006VLF数字信号控制器的调试。该演示板可用于处理盒子外的USB通信问题。MC56F8006演示板有6个连接到PWM通道的LED进行信号监控，并拥有一个复位和2个IRQ开关。

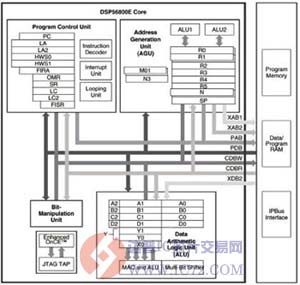

图2 56800E内核方框图
MC56F8006DEMO演示板主要特性
? 完全的引脚输出，包括一个40引脚底板兼容所有MC56F80xx板
? 电源来源可选择USB连接器、在J1内的直接电源以及标准的电源插座
? MC56F8006演示版带有USB连接功能
? MC56F8006的JTAG控制和调试
? MC9S08JM60的BDM控制和调试
? 可用于RS-232的串行通信端口
? 6 LED连接到PWM通道
