  • MR-16 LED驱动器和用于脉冲LED冷却器供电的5V辅助电源
    http://www.ic72.com 发布时间:2009/9/11 10:33:02

        综述

      本参考设计详细介绍了采用MAX16820滞回型LED驱动器构成的4 LED MR-16驱动电路,另外还提供一路脉冲冷却器的辅助电源(MAX5033)。

      以下给出了电气输入要求和输出能力:

      VIN:24VDC ±5%

      温度:+80°C (最大值)环境温度

      VLED配置:4只LED串联(16VDC,最大值),750mA

      辅助输出电源:5V,150mA (平均)、300mA (峰值)

      下面详细讨论该参考设计并分析主要电路框图和布板考虑。

    达普芯片交易网:www.ic72.com

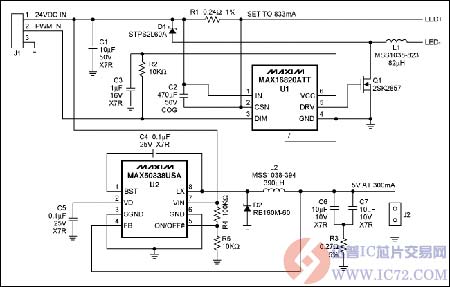

         图1. 驱动电路原理图

    达普芯片交易网:www.ic72.com

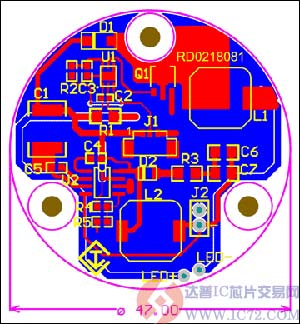

        图2. PCB图片,该电路板可直接嵌入MR-16组件。

    达普芯片交易网:www.ic72.com

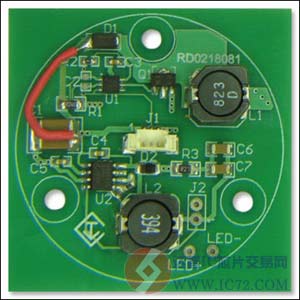

        图3. 修改后的PCB (图2所示电路板的升级)

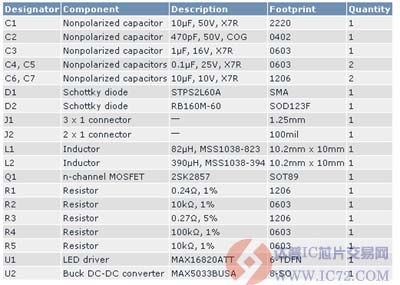

        设计分析

        该参考设计采用24V电源供电,可为每串4只LED提供750mA的电流,并可直接嵌入MR-16组件。MAX16820采用滞回控制架构,调节流过电感和LED的电流。另外,MAX5033通过J2连接器为脉冲冷却器提供电源。该冷却器作为电源负载需要峰值为300mA、均值为150mA的负载电流。

        电路中的R3电阻(配合输出陶瓷电容)用于满足MAX5033的稳定性要求。

        提供PWM输入端,但未经测试。J1的中心引脚直接与MAX16820 DIM输入连接。

        上电过程

        将4个LED串联在LED+ (阳极)和LED- (阴极)引脚。

        J2接入一个300mA负载。

        J1连接一路24V、1A电源。

        打开电源。
