日前,启攀微电子推出一线脉冲计数调光方式,六路自适应电荷泵型LED驱动器CP2160,这是一款共阴极1倍/1.5倍自适应电荷泵型LED驱动器。它允许较宽的电源电压范围,特别适合于锂电池供电设备。CP2160通过内部电阻设置LED电流,每通道的电流可高到25mA。CP2160可根据电源电压和负载的情况,在两种工作模式间自适应切换,提高了工作效率。同时采用了独有的电流自动镜像技术,使LED的电流匹配度不随LED的导通压降差而变化。
CP2160采用一线脉冲计数调光方式,通过在使能引脚施加脉冲信号,LED的电流可以实现32步对数可调。CP2160只需两个1μF的输入输出电容和两个1μF的电荷泵电容。优越的电路控制特性保证了低的电源冲击电流和EMI。CP2160具备关机模式,关机电流小于0.1μA。
特性
? 驱动多达6个LED,每路LED最大电流:25mA
? 采用一线脉冲计数调光方式,LED电流分32步对数可调
? LED电流匹配度:±1%(典型值)
? 高效率的1倍/1.5倍模式,可根据输入电压和负载情况自适应切换,效率可高达90%
? 低输入电流波动和低EMI
? 开关频率:1MHz
? 内置过热保护和过流保护电路
? 工作电压范围:2.7~5.5V
? 纤小的3mm*3mm QFN 16L封装
? 关机电流小于0.1μA
? 符合RoHS标准,100%无铅
应用
? 手机、数码相机
?MP3播放器、PM
? PDA、数码相框

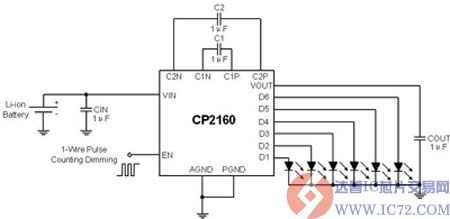

典型应用电路图如下:
CP2160典型应用电路图
